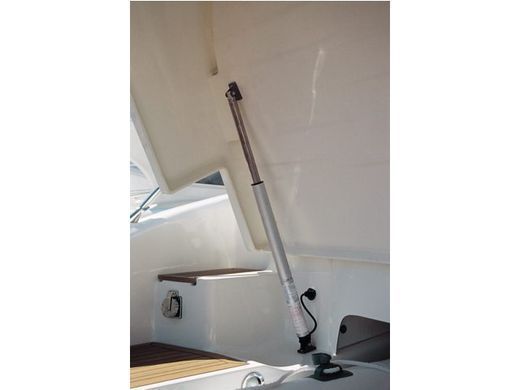

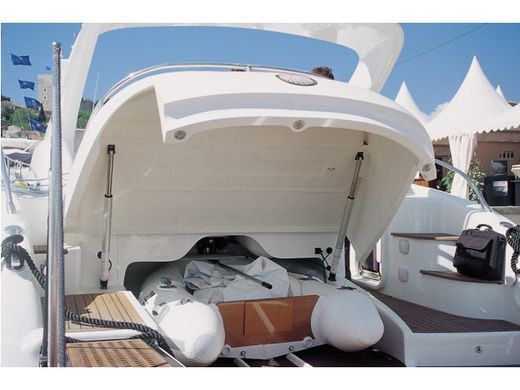

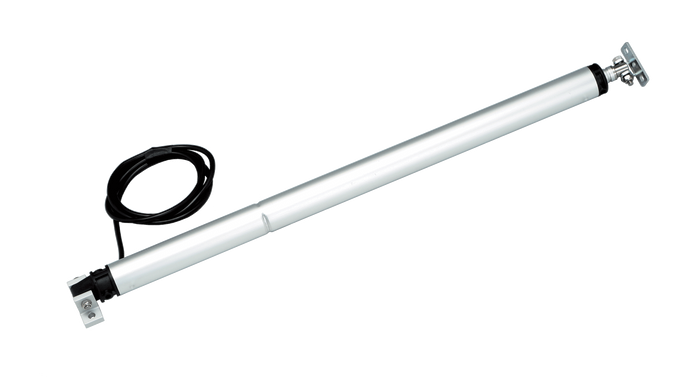

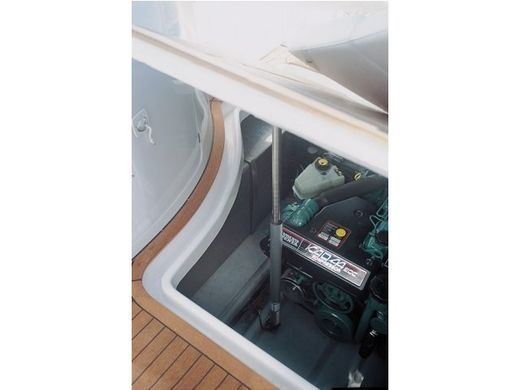

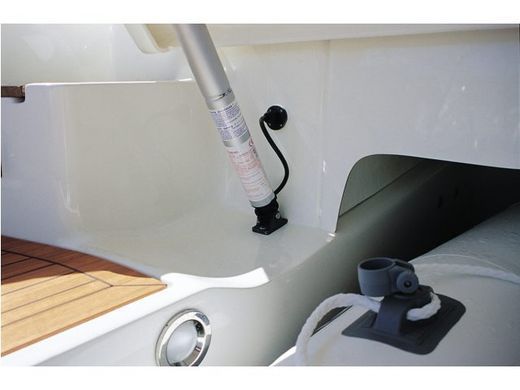

Ulysses - це електромеханічний підйомний пристрій для люків, спеціально розроблений для рекреаційного флоту. Дозволяють здійснювати повне або часткове відкриття та закриття важких люків моторного відсіку, кінцевих цистерн, люкових бімсів тощо. За допомогою перемикача можна підняти люк на будь-яку бажану висоту. Підйомник Ulysses підходить тільки для одиночної інсталяції.
• Максимальне навантаження (тяга/поштовх) 650N (65kg-144lbs).

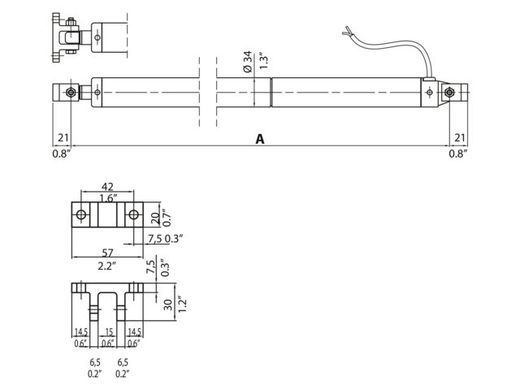

• Ø 34 мм
• Кріплення в комплекті
• Запобіжник у комплекті
• Електронна система зупинки при досягненні повного відкритого або закритого положення
• Алюмінієвий важіль
• Клас захисту IP65
• Швидкість: 5 мм/сек без навантаження, 4 мм/сек при максимальному навантаженні
• Струм: 2A
• Блок керування (реле) та перемикач замовляються окремо
Для того, щоб визначити, чи підійде підйомник Ulysses для вашої ситуації, необхідно обчислити максимальне навантаження - Fmax, яке розраховується за формулою:
Где:
P = Вага люка в Ньютонах
L = Люк у закритому положенні

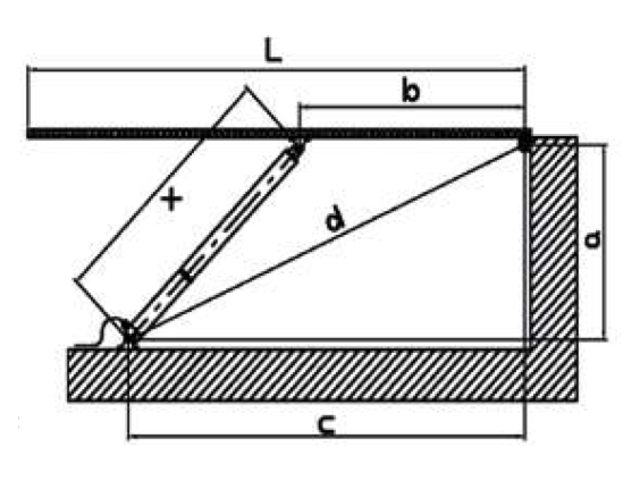

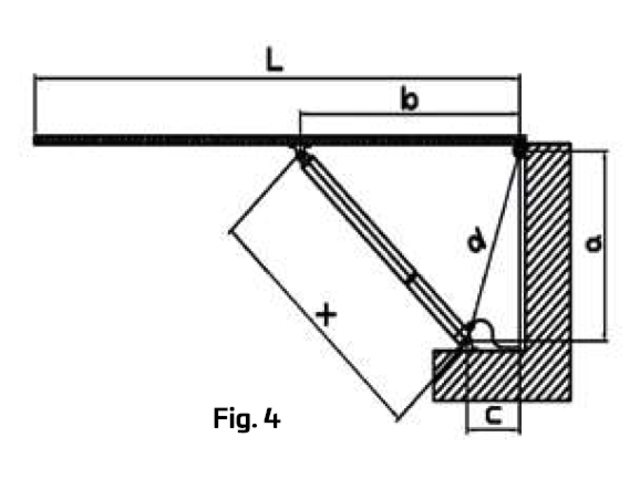

C, A, D, X та B: дивіться схеми
K = результат з таблиці нижче, якщо значення знаходиться між 0 і 0,5
Значення K при співвідношенні c/a в межах 0 і 0.5 (якщо c/a > 0.5 використовуйте K=1)
| C/A | | B/D |
| | 0,1 | 0,15 | 0,2 | 0,3 | 0,4 | 0,5 | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 | 10,0 |
| 0.0 | 1.09 | 1.14 | 1.17 | 1.24 | 1.30 | 1.34 | 1.41 | 1.34 | 1.26 | 1.21 | 1.17 | 1.15 | 1.13 | 1.11 | 1.10 | 1.09 |
| 0.1 | 1.00 | 1.01 | 1.04 | 1.09 | 1.13 | 1.16 | 1.23 | 1.16 | 1.10 | 1.06 | 1.04 | 1.02 | 1.01 | 1.00 | 1.00 | 1.00 |
| 0.2 | 1.00 | 1.00 | 1.00 | 1.03 | 1.06 | 1.10 | 1.16 | 1.10 | 1.04 | 1.01 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| 0.3 | 1.00 | 1.00 | 1.00 | 1.00 | 1.03 | 1.06 | 1.12 | 1.06 | 1.26 | 1.01 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| 0.4 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.03 | 1.10 | 1.03 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| 0.5 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.01 | 1.08 | 1.01 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
