Приклад мережі NMEA2000
Цифрова мережа NMEA2000 — це передова комунікаційна система, спеціально розроблена для морського середовища. Стандартизований протокол забезпечує взаємодію між різними бортовими пристроями, значно покращуючи функціональність та ефективність морської електроніки. Завдяки надійній конструкції, мережа NMEA2000 забезпечує надійну передачу даних навіть у складних морських умовах.
NMEA 2000 використовує єдиний різнонаправлений, багатоканальний кабель для зв’язку сертифікованих пристроїв. Такий підхід спрощує монтаж, суттєво зменшує кількість кабелів на судні, роблячи простір більш охайним, та зручним для обслуговування, а також знижує ризик відмов у роботі системи.
У мережі NMEA2000 кожен пристрій може взаємодіяти з до 50 інших, створюючи високоінтегровану систему. Магістральний кабель виконує роль основного каналу зв’язку, а Т-конектори та відгалужувальні кабелі забезпечують підключення обладнання. Така архітектура гарантує миттєвий та надійний обмін даними між усіма під’єднаними приладами — від навігаційного обладнання до моніторів двигуна та датчиків середовища.
Однією з ключових переваг мережі є масштабованість та функціонал plug-and-play. Щоб додати новий пристрій, достатньо під’єднати його до магістралі через відгалужувальний кабель — і він автоматично почне обмінюватися даними з іншими приладами NMEA2000. Це значно спрощує оновлення та модифікації системи, та дозволяє власнику судна легко адаптувати систему відповідно до технологічних потреб.
Для яхт із наявними аналоговими датчиками передбачено інтеграцію в мережу через перетворювач аналогового сигналу в цифровий. Це дозволяє старішому обладнанню працювати в єдиній цифровій системі, поєднуючи традиційні прилади з сучасною електронікою.
Архітектура мережі NMEA2000 побудована на принципах ефективності та надійності. Усі сертифіковані пристрої підключаються до магістралі через відгалужувальні кабелі, які не лише живлять прилади, але й забезпечують обмін даними. Завдяки такому централізованому підходу інформація з різних джерел може відображатися на одному дисплеї, покращуючи інтеграцію. Результат – зручний та всеохоплюючий контроль.
Живлення в мережі забезпечується через один або кілька кабелів живлення, підключених до магістрального кабелю. Їхнє розташування залежить від кількості та місця встановлення пристроїв, що забезпечує оптимальний розподіл енергії між всіма підключеними пристроями. Для збереження безперервності сигналу та правильного завершення мережі на кінцях магістрального кабелю встановлюються термінатори, які запобігають відбиттю сигналу та забезпечують чистоту комунікації.
Продукти Wema для NMEA2000 використовують мікрокабелі та конектори, що дозволяє досягати довжини магістралі до 100 м, а загальна довжина всіх відгалужувальних кабелів може становити до 72 м. Максимальна довжина одного відгалуження — 6 м, що спрощує розміщення пристроїв на борту з урахуванням наявного простору на вашому судні. Мережа підтримує підключення до 50 пристроїв, що робить її придатною як для малих прогулянкових човнів, так і для великих комерційних суден.
Мережа NMEA2000 працює на швидкості 250 кбіт/с, забезпечуючи миттєвий обмін даними між датчиками, дисплеями та іншими сумісними з NMEA 2000 пристроями. Швидкісна комунікація забезпечує оновлення даних у реальному часі, що є критично важливим для навігації, безпеки та управління судновими системами в морі.
З електротехнічної точки зору NMEA2000 сумісна з технологією Controller Area Network (CAN Bus), яка використовується в автомобілях та двигунах внутрішнього згоряння. Це потенційно дозволяє інтеграцію з іншими системами на базі систем CAN Bus, розширюючи універсальність мережі, та відкриваючи можливості для крос-платформенної комунікації систем.
Формат протоколу NMEA2000 базується на стандарті SAE J1939, але адаптований під морське середовище задля відповідності специфічним вимогам морського застосування, та можливості використання надійних перевірених промислових протоколів. У результаті NMEA2000 стала основою сучасної морської електроніки.
Невеликий приклад мережі

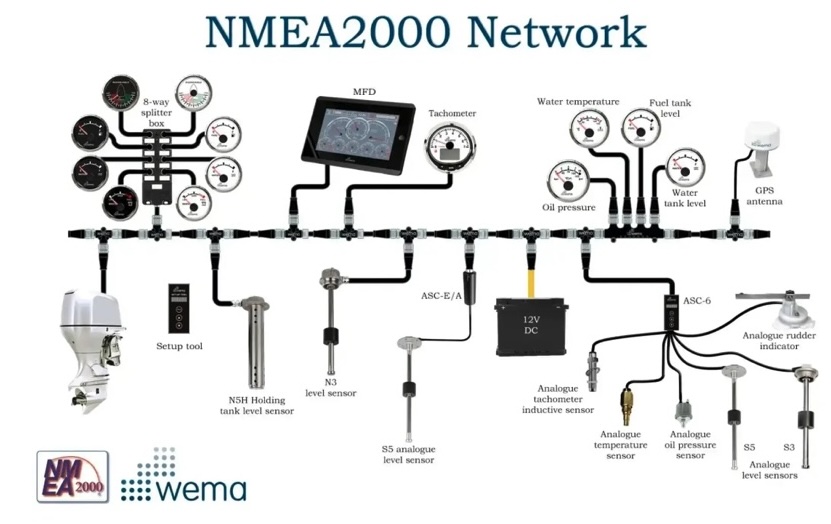

Ця схема ілюструє базову конфігурацію мережі NMEA2000, демонструючи магістральний кабель, відгалужувальні кабелі та різні підключені пристрої. Вона наочно показує, як взаємодіють окремі компоненти мережі, демонструючи простоту та ефективність системи NMEA2000.
Схема відображає ключові елементи, такі як термінація магістралі, підключення живлення та з’єднання кількох пристроїв через відгалужувальні кабелі, надаючи повне уявлення про типову інсталяцію NMEA2000 невеликого масштабу.
